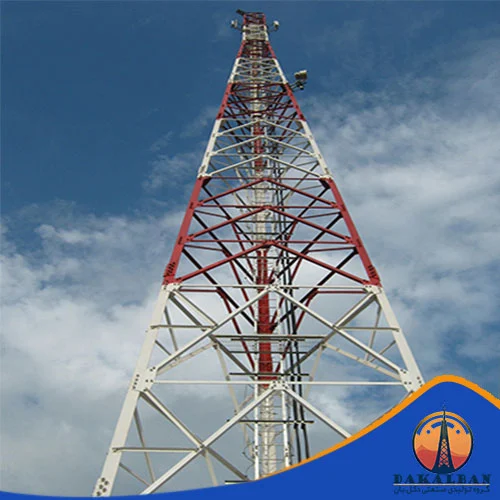

معرفی دکل های خودایستا
دکل خود ایستا دارای ۳ یا ۴ پایه ی فلزی هستند که اجزای آن ها بصورت مشبک ( Lattice ) بوده و به وسیله اعضای خرپایی به هم متصل می شوند معمولا با شیب مشخصی بالا میروند و بدون نیاز به سیم های مهاری با تکیه بر پایه های اصلی ( Leg ) حفظ تعادل می کنند. این نوع دکل مهاری توانایی نگهداری انواع آنتن ها و همچنین تحمل نیروی بادهای متفاوت وارد بر دکل را داراست میتوان گفت که در اغلب مواقع قطعات دکل های خودایستا از نبشی ، لوله و ناودانی ساخته میشوند که به وسیله پیچ و مهره و در برخی موارد با جوش به یکدیگر متصل می شوند.
هر سکشن دکل مهاری g35 معمولا ۶ متر میباشد. مبنای طراحی دکل ها نوع و تعداد آنتنی است که روی آن قرار میگیرد و همچنین سرعت باد منطقه نصب دکل. تمام قطعات دکل بر اساس نقشه ساخت آنها به طور مجزا ساخته و برای جلوگیری از خوردگی و زنگ زدگی گالوانیزه گرم میشوند و این قطعات با توجه به نقشه نصبی که همراه دکل موجود است به آسانی به هم متصل میشوند.
در طراحی دکل های خودایستا نوع و تعداد آنتن های که بر روی آن نصب می شود ، محل نصب ، بارناشی از وزش باد و میزان دید مورد نیاز ، تاثیر بسزایی دارد . در نتیجه طراحی دکل ها بعد از امکانسنجی های اولیه از محل نصب انجام می شود .با توجه به اینکه دکل های آهنی در معرض باد و شرایط اقلیمی هستند ، برای جلوگیری از زنگ زدگی و فرسودگی از گالوانیزه گرم استفاده می شود و بسته به نیازی که درخواست کننده دارد می توان از رنگ های اپوکسی برای هماهنگی با محیط کاربری استفاده کرد و این مشکل را حل کرد. با تعریف و اشنایی با دکل های خودایستا اکنون میخواهیم انواع مختلف این دکل ها را معرفی کنیم.
انواع دکل های خودایستا :
سه پایه لوله نبشی
سه پایه تمام نبشی
چهارپایه تمام نبشی
دکل ICB
دکل RDS
دکل NB
کاربرد :
- نصب سریع
- استفاده از حداقل فضای موجود
- نصب آنتن های وایرلس ، دوربین های مدار بسته ، سیستم های صاعقه گیر و….
دکل های خود ایستا سه پایه:
دکل های خودایستا سه پایه دکل هایی هستند که به صورت مشبک بوده و دارای سه پایه میباشد. پایه ها اکثراً از لوله و اعضای داخلی به صورت خرپائی از نبشی ساخته میشود. در ساخت پایه ها از نبشی، نبشی ٦٠ درجه، میل گرد های تو پر، پرفیل های خم کاری شده و… نیز استفاده میشود. اعضای داخلی (بریس‌ها) از نبشی، لوله، میل گرد ساخته میشود. این نوع دکلها برای نصب آنتنهای ماکروویو، آنتن های موبایل و بیسیم استفاده میشود
کاربرد دکل های خودایستا سه پایه:
- نصب آنتن های مایکروویو (Microwave)
- نصب آنتن های موبایل (Mobile)
- نصب آنتن های بیسیم (Wireless)
نحوه ساخت :
در ابتدا لوله های پایه اصلی را سوراخ کرده ، سپس لوله ها به پلیت ها جوش داده می شود و در انتها نبشی ها توسط پیچ های پر مقاومت 8/8 یا 9/10 به لوله ها متصل می شوند. توجه داشه باشید که دکل های سه پایه دو نوع میباشند:
۱ – دکل سه پایه لوله نبشی:
پایه های آن لوله و اجزای داخلی دکل نبشی میباشد، اتصال سکشن ها به صورت فلنچی میباشد، برای اتصال اجزای داخلی دکل به پایه دکل قطعات از طریق جوش و پیچ و مهره در دکل بهم متصل میشنود دکل های خودایستا سه پایه لوله نبشی ، از لوله و نبشی ساخته می شوند . پایه های اصلی ( Leg ) از لوله بوده ، که بسته به نوع طراحی دکل از لوله های درزدار یا بدون درز (مانیسمان ) استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها ، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد این نوع دکل مناسب آنتن های مایکرویوو و برای نصب آنتن های موبایل و بیسیم می باشد.
خصوصیات کلی دکل خودایستا3پایه لوله نبشی:
هر سکشن از این نوع دکل غالبا ۶ متر می باشد. که می تواند انواع دکل ها نگهداری کند. و توانایی مقاومت جلوی نیروی باد های قوی را دارد. برای طراحی دکل های خود ایستا ۳پایه لوله نبشی به مورد را باید در نظر گرفت
۱٫نوع و تعداد آنتن ها
۲٫سرعت باد منطقه نصب دکل.
قطعات این دکل از هم جدا می باشد و به صورت مجزا ساخته می شوند. سپس برای جلوگیری از زنگ زدگی و خوردگی توسط گالوانیزه گرم پوشش داده میشود. نصب قطعات این دکل آسان میباشد و میتوان با استفاده از نقشه ای که همراه قطعات است به راحتی آنها را بهم متصل نمود
-2دکل سه پایه تمام نبشی:
تمام اجزای دکل از نبشی تشکیل شده است. پایه های دکل به صورت نبشی ۶۰ درجه میباشد و کلیه اتصالات به وسیله پیچ و مهره می باشند. اجزای داخلی این دکل از بریس، هوریزنتال، ریداندنت و … تشکیل شده است و از نبشی ۹۰ درجه ساخته شده اند. پایه های اصلی این دکل نیز از نبشی ۶۰ درجه ساخته شده است.
این نوع دکل ها دارای ۳ یا ۴ پایه اصلی بوده و قطعات داخلی آن به صورت خرپایی به هم متصل میشوند. و معمولا برای نصب آنتن های مایکروویو ، موبایل و وایرلس می باشد این نوع دکل ها میتوانند از انواع تجهیزات و آنتن های مخابراتی نگهداری کند. تحمل فشار نیروی باد های مختلف بر دکل را دارند
روش های ایجاد زاویه 60درجه در دکل های خودایستا3پایه تمام نبشی
برای ایجاد زاویه 60درجه در این نوع دکل ها دو روش وجود دارد که در اینجا این دو روش را بیان میکنیم
روش اول: بر روی نبشی های پایه اصلی یک نیرو مکانیکی وارد میکنیم. قبل از این که قطعات دکل را بهم متصل کنیم، بین بال ها زاویه را از ۹۰ درجه به ۶۰ درجه تغییر حالت میدهیم
روش دوم: در روش اول وقتی نبشی ها را خم میکنیم، ترک هایی بر روی نبشی ها به وجود می آید. درنتیجه برای رفع این مشکل میتوان در محل خم از پلیتهای اتصال روی محیط جهت متصل کردن نبشی های داخلی به پایه اصلی ، از یک مثلث متساوی الاضلاع استفاده کرد
دکل های سه پایه دارای یک سری مزیت هایی هستند که در کنار این مزایا دارای معایبی نیز هستند
مزایا :
• هدایت آیرودینامیکی بهتر
• مقاومت زیاد در مقابل وزش بادهای شدید
معایب :
• جوشکاری زیاد
• عدم دسترسی و بازرسی به قسمت های داخلی لوله
• عدم شناسایی خوردگی لوله ها تا زمان نمایان شدن سطحی در آن
دکل های خودایستا 4پایه:
نوع دیگر از دکل های خود ایستا دکل های 4پایه میباشد همانظور که از نام این دکل ها مشخص است این نوع دکل ها دارای چهارپایه میباشند پایه های اصلی و قطعات و اجزای داخلی این دکل شامل بریس ها، ریداندنت ها، هوریزنتال ها و … می باشد. که از نبشی ۹۰درجه ساخته شده است
و کاربرد این دکل ها هم مناسب است برای نصب انواع آنتن های مایکروویو ، موبایل و وایرلس و مبنای طراحی طریقه ساخت این نوع دکل ها 4پایه خودایستا براساس میزان بارگذاری و سرعت باد منطقه نصب می باشد. این نوع دکلها قابلیت تحمل تعداد آنتن زیاد با سطح بادخور بالا را دارند.
دکل های خودایستا طرح ICB:
در دکل طرح ICB پایه های اصلی دکل از لوله بدون درز که به آن مانیسمان می گویند تشکیل شده است. این دکل یک نوع دکل خودایستا ۳ پایه می باشد. اجزای داخلی دکل ICB ازمیلگرد تشکیل شده است. که این میلگرد ها به صورت خرپایی بین پایه های اصلی متصل شده اند. دکل ICB قابلیت جابه جایی دارد زیرا از فونداسیون از پیش ساخته شده برخودار می باشد. از دقت بالایی برای طراحی این نوع دکل استفاده شده است. و نصب آن آسان و سریع است زیرا دارای سکشن های یکپارچه می باشد.
دکل ICB از ارتفاع ۲۴ تا ۳۶ متری در سکشن های ۶ متری با قاعده مثلثی طراحی و نصب شده اند. برای نصب دکل ICB از جرثقیل استفاده میشود. تمام اجزای دکل با گالوانیزه گرم پوشش داده شده است. تا از خوردگی و زنگ زدگی جلوگیری کند. پیچ و مهره‌های دکل ICB معمولا از نوع پیچهای مقاوم گرید ۸٫۸ بوده و به صورت گالوانیزه گرم استفاده می شود
دکل خودایستا طرح RDS
دکل RDSهمانند دکل ICB پایه های اصلی آن ازلوله بدون درز که به آن مانیسمان میگویند تشکیل شده است. قطعات داخلی این نوع دکل شامل بریس ها ، هوریزنتال ها ، ریداندنت ها و … می باشد. این اجزا از نبشی ساخته می شوند. پایه های اصلی دکل RDS نسبت به دکل های خود ایستا دیگر بهم نزدیک می باشد. که این ویژگی برای فضاهای کوچک مانند فضای شهری بسیار مناسب می باشد. که عموما برای نصب آنتن های مایکروویو، موبایل و وایرلس استفاده می شود.
دکل خودایستا طرح NB
دکل NBیک نو دکل خودایستا۴ پایه می باشد. این دکل دارای ۴ پایه اصلی است که این پایه ها نسبت به دکل های خود ایستا ۴ پایه دیگر بهم نزدیکتر می باشد. و همین ویژگی سبب شده تا این دکل مناسب فضای های محدود مانند فضای شهری شود. قطعات و اجزای داخلی این دکل شامل بریس ها، هوریزنتال ها ، ریداندنت ها و … می باشد. و عموما مناسب برای نصب آنتن های مایکروویو ، موبایل و وایرلس می باشد.
