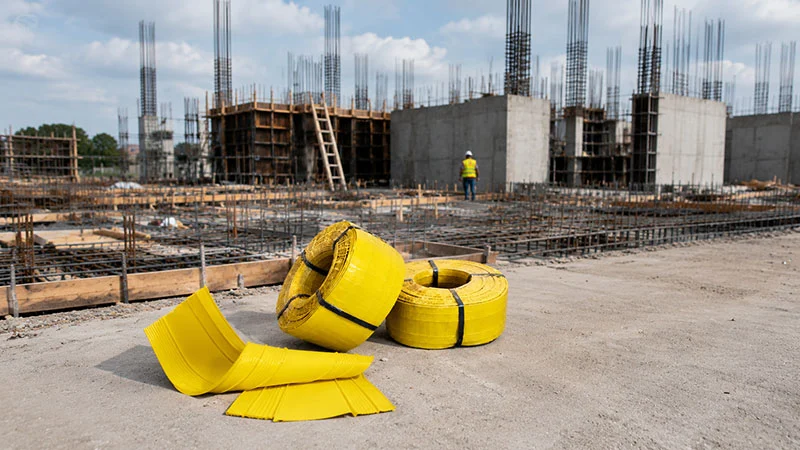

در مهندسی سازه های بتنی به ویژه در استخرها و مخازن نگهداری آب، درزهای اجرایی و درزهای انبساطی همواره پاشنه آشیل پایداری و نفوذناپذیری سازه محسوب می شوند. واتراستاپ (Waterstop) نه یک کالای مصرفی ساده، بلکه یکی از اجزای مهم سیستم آب بندی است که با مسدودسازی مسیرهای نفوذ، مانع از هدررفت مایعات و تخریب ناشی از نشت آب در درزها می شود. در ادامه این مطلب به نقل از بتن کاور می خواهیم به معرفی عملکرد واتراستاپ و نکات مهم در انتخاب و نصب آن بپردازیم. همراه ما باشید.

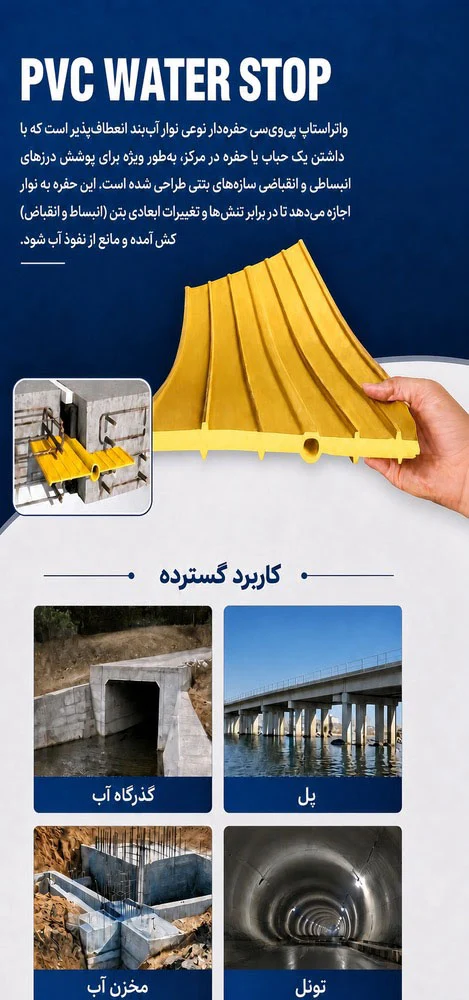

مکانیسم عملکرد واتراستاپ، ویژگی های ساختاری و الزامات طراحی آن
عملکرد واتراستاپ ها مبتنی بر یک اصل مهندسی ساده اما کلیدی است: افزایش طول مسیر نفوذ آب. واتراستاپ با قرارگیری در مرکز مقطع بتن (در محل درز)، مسیر حرکت جریان آب را به گونه ای تغییر می دهد که نفوذ سیال از میان درزها عملاً غیرممکن گردد. برخی از انواع واتراستاپ ها (مانند واتراستاپ های منبسط شونده) علاوه بر این سد فیزیکی، با جذب آب و افزایش حجم در مجاورت آن، به طور فعال درزها را پرس و آب بندی می کنند. طراحی هندسی واتراستاپ مستقیماً با کارایی آن در شرایط اجرایی ارتباط دارد. ویژگی های فنی زیر در محصولات باکیفیت بتن کاور لحاظ می شود:
- طراحی آج دار (Ribbed Design): وجود آج های عرضی و طولی روی بدنه واتراستاپ، علاوه بر درگیری حداکثری با بتن، مسیر حرکت آب را طولانی تر کرده و مانع از انتقال نیروهای هیدرولیکی به پشت نوار می شود.
- انعطاف پذیری و تغییر شکل پذیری: واتراستاپ باید تحت شرایط اجرای پیچیده (مانند خم شدن در گوشه ها و تغییر مقاطع) بدون شکست یا تغییر شکل دائمی، فرم خود را حفظ کند تا یکپارچگی آب بندی به خطر نیفتد.
- هندسه و ابعاد دقیق: انتخاب ضخامت، عرض و شکل آج ها باید دقیقاً متناسب با فشار هیدرولیکی وارده و ابعاد مقطع سازه ای محاسبه و انتخاب شود.
پارامترهای کیفی انتخاب واتراستاپ و مقاومت در محیط قلیایی
نکته ای که اغلب نادیده گرفته می شود، واکنش شیمیایی واتراستاپ با بتن است. محیط بتن به شدت قلیایی است؛ اگر متریال واتراستاپ (PVC یا لاستیک) با استانداردهای علمی منطبق نباشد، در اثر مجاورت با این محیط دچار «تخریب شیمیایی» (Degradation) شده و پس از مدت کوتاهی خاصیت ارتجاعی خود را از دست می دهد.
یک واتراستاپ استاندارد باید در آزمایشگاه، پارامترهای زیر را با موفقیت پشت سر بگذارد:
- مقاومت کششی (Tensile Strength): توانایی تحمل تنش های وارده بر درز بدون پارگی.
- درصد ازدیاد طول (Elongation at Break): انعطاف پذیری لازم برای تحمل حرکات درز بدون گسستگی.
- سختی (Hardness): حفظ پایداری مکانیکی در طول عمر مفید سازه.
عدم رعایت این الزامات فنی منجر به ترد شدن نوار، ایجاد ترک های ریز در محل درز و در نهایت نشست تکیه گاهی و تخریب تدریجی استخر خواهد شد.
نکات نصب واتراستاپ
برخی از نکات کلیدی برای نصب صحیح واتراستاپ به شرح زیر است:
- واتر استاپ را در مرکز عرضی دیوار قرار بدهید. این کار باید به نحوی صورت بگیرد که نیمی از عرض آن در بتن اولیه و نصفه ی دیگر در بتن ثانویه قرار بگیرد.
- برای نصب واتراستاپ استخر هیچگاه آن را سوراخ نکنید و از حفره هایی که توسط تولید کننده روی آن ایجاد شده است، برای نصب استفاده کنید.
- برای جوش دادن واتر استاپ استخر نباید از حرارت مستقیم استفاده کنید.
- فاصله زمانی بعد از بتن ریزی (تا نصب واتر اتساپ استخر) نباید زیاد باشد.
- نصب واتر استاپ باید به خوبی انجام شود تا در اثر فشار جابه جا نشود.
چرا از واتراستاپ استفاده کنیم؟
مفاصل و محل هایی که در آن ها دو بخش بتن در مجاورت یکدیگر قرار می گیرند، مانند دیوارهای حائل، از جمله نقاطی هستند که بیشترین آسیب پذیری را در برابر نفوذ آب و سایر مایعات دارند. به همین دلیل، برای جلوگیری از نشت و عبور آب در تمامی درزها و اتصالات بتن، استفاده از واتراستاپ ضروری است. واتراستاپ یکی از اجزای مهم در سیستم آب بندی سازه های بتنی به شمار می رود و نقش موثری در افزایش دوام سازه و محافظت از آن در برابر نفوذ آب ایفا می کند. در میان مهندسان و طراحان سازه، زمانی که از واتراستاپ صحبت می شود، معمولا نخستین گزینه ای که به ذهن می رسد، واتراستاپ های ساخته شده از مواد پلیمری مانند پلاستیک یا لاستیک است.
از اواسط دهه ۱۹۵۰ میلادی، پلی وینیل کلراید (PVC) به عنوان پرکاربردترین ماده در تولید واتراستاپ شناخته شده است. این ماده علاوه بر داشتن مقاومت مناسب و انعطاف پذیری بالا، از نظر اجرا نیز مزایای قابل توجهی دارد؛ به طوری که نصب، جوشکاری و شکل دهی آن نسبت به بسیاری از گزینه های دیگر ساده تر است. همچنین واتراستاپ های PVC تنها در برابر آب مقاوم نیستند، بلکه در برابر بسیاری از مواد شیمیایی محلول در آب های زیرزمینی نیز عملکرد مطلوبی از خود نشان می دهند. در کنار PVC، از مواد دیگری مانند فلزات، ترکیبات پلاستیکی، مواد آسفالتی و مواد هیدروفیلی نیز برای تولید انواع واتراستاپ استفاده می شود که هر یک متناسب با شرایط پروژه، ویژگی ها و کاربردهای خاص خود را دارند.
وظیفه اصلی واتراستاپ در سازه بتنی، جلوگیری از نفوذ آب از طریق درزها و مفاصل بتن است. به بیان دقیق تر، واتراستاپ برای آب بندی محل درزهای اجرایی و انبساطی به کار می رود و به تنهایی قادر نیست از نفوذ بخار آب یا رطوبتی که از مسیر ترک های ایجادشده در خود بتن وارد می شود، جلوگیری کند؛ مگر آن که برای ترک های احتمالی نیز تمهیدات جداگانه ای در نظر گرفته شود. بنابراین، واتراستاپ باید به عنوان ابزاری تخصصی برای مسدودسازی مسیر عبور آب در محل درزهای مشخص سازه تلقی شود.
به طور کلی، در طراحی سازه های بتنی، درزها معمولا به دو دلیل اصلی پیش بینی می شوند. نخستین دلیل، محدودیت های اجرایی در فرآیند ساخت است. در پروژه های بزرگ بتنی، عملیات بتن ریزی اغلب در یک مرحله انجام نمی شود و به صورت مرحله ای و در بازه های زمانی مختلف صورت می گیرد. از این رو، در محل توقف و شروع مجدد بتن ریزی، درزهایی ایجاد می شود که به آن ها «درز اجرایی» گفته می شود. از آنجا که بتن دو طرف این درزها پیوستگی کامل یکپارچه ندارد، در صورت قرار گرفتن در معرض فشار هیدرولیکی آب یا سایر سیالات، احتمال نفوذ و عبور سیال از محل درز وجود خواهد داشت. این موضوع در سازه های آبی، مخازن، استخرها و سازه های فاضلابی اهمیت بسیار زیادی دارد.
دلیل دوم برای پیش بینی درز در سازه های بتنی، کنترل و جذب حرکات احتمالی سازه است. این حرکات ممکن است در اثر انبساط و انقباض ناشی از تغییرات دما، جمع شدگی بتن، نشست های احتمالی یا تنش های واردشده به سازه، از جمله نیروهای ناشی از زلزله، ایجاد شوند. در چنین شرایطی، درزهایی با عنوان «درز انبساطی» یا «درز حرکتی» در نظر گرفته می شود تا سازه بتواند بخشی از این تغییرشکل ها و جابه جایی ها را بدون آسیب جدی تحمل کند. این درزها نقش مهمی در کاهش تمرکز تنش و جلوگیری از ترک خوردگی یا تخریب بخش های مختلف سازه دارند. در واقع، این فاصله ها مانند یک ناحیه کنترل شده برای جذب حرکت عمل می کنند و معمولا شکافی در حدود ۱ تا ۳ سانتی متر بین دو بخش سازه ایجاد می کنند که لازم است با مصالح و تجهیزات مناسب، از جمله واتراستاپ، به درستی آب بندی و مسدود شود.
نتیجه گیری
واتراستاپ یکی از اجزای کلیدی در آب بندی سازه های بتنی به ویژه استخرها، مخازن و سایر سازه های در معرض فشار هیدرولیکی به شمار می رود که نقش اصلی آن، جلوگیری از نفوذ آب از محل درزهای اجرایی و انبساطی است. با توجه به اینکه این درزها به دلیل الزامات اجرایی یا برای کنترل حرکات و تنش های سازه ای در طراحی پیش بینی می شوند، استفاده از واتراستاپ مناسب و باکیفیت در این نقاط، برای حفظ دوام، عملکرد و یکپارچگی سازه کاملا ضروری است. انتخاب صحیح جنس واتراستاپ، توجه به شرایط محیطی و اجرای دقیق آن، می تواند از بروز نشتی، کاهش عمر مفید سازه و هزینه های سنگین تعمیرات در آینده جلوگیری کرده و ایمنی و بهره وری سازه را به طور قابل توجهی افزایش دهد.
