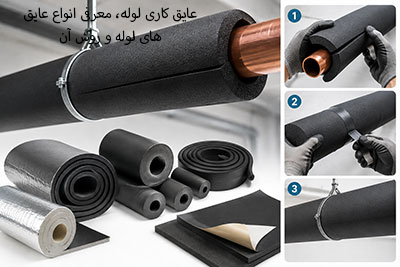

عایق کاری لوله، معرفی انواع عایق های لوله و روش آن

+۱۲۰۰پروژه موفق

۹۸٪رضایت مشتری

۱۵ سالتجربه تخصصی

لوله ها شریان های حیاتی هر ساختمان یا مجموعه صنعتی هستند که وظیفه انتقال سیالات و انرژی را بر عهده دارند. از سیستم های گرمایشی و سرمایشی گرفته تا خطوط انتقال مواد در پتروشیمی، عملکرد صحیح این لوله ها بر کارایی کلی سیستم تاثیر مستقیم دارد. اما آیا تا به حال به هدر رفت انرژی و آسیب های احتمالی ناشی از عدم عایق کاری مناسب فکر کرده اید؟عایق کاری لوله عایق کاری لوله تنها یک لایه محافظ ساده نیست، بلکه یک سرمایه گذاری هوشمندانه برای کاهش هزینه ها، افزایش ایمنی و تضمین طول عمر تاسیسات شماست. در این مقاله جامع، ما به شما کمک می کنیم تا با انواع عایق لوله آشنا شوید، بهترین گزینه را برای نیازهای خود انتخاب کنید و با روش های صحیح نصب آن آشنا گردید.

💰 کاهش هزینه ها صرفه جویی در مصرف انرژی.

🧊 جلوگیری از یخ زدگی محافظت در فصول سرد.

📈 افزایش طول عمر حفاظت در برابر خوردگی.

💰 جلوگیری از هدررفت انرژی و کاهش هزینه ها

یکی از مهم ترین دلایل عایق کاری لوله ها، کاهش چشمگیر اتلاف حرارت یا برودت است. در سیستم های گرمایشی، لوله های بدون عایق می توانند بخش قابل توجهی از گرمای تولید شده را به محیط اطراف منتقل کنند. این مسئله نه تنها باعث افزایش مصرف سوخت و در نتیجه بالا رفتن قبوض انرژی می شود، بلکه کارایی سیستم را نیز کاهش می دهد. به طور مشابه، در سیستم های سرمایشی، عایق کاری از جذب حرارت محیط توسط لوله های سرد جلوگیری کرده و از افزایش بار برودتی و مصرف برق می کاهد. با عایق کاری مناسب، دمای سیال در طول مسیر انتقال ثابت می ماند و انرژی به شکل بهینه تری مورد استفاده قرار می گیرد.

❄️ پیشگیری از یخ زدگی و خوردگی لوله ها

در مناطق سردسیر یا در فصول سرد سال، لوله های آب بدون عایق در معرض خطر یخ زدگی قرار دارند. یخ زدگی آب درون لوله می تواند منجر به ترکیدگی لوله و خسارات جبران ناپذیر شود. عایق کاری با حفظ دمای آب بالای نقطه انجماد، از این اتفاق جلوگیری می کند. علاوه بر این، عایق ها می توانند لوله ها را در برابر رطوبت، مواد شیمیایی خورنده و عوامل محیطی محافظت کنند. این حفاظت به ویژه برای لوله های فلزی اهمیت دارد و مانع از زنگ زدگی و خوردگی آن ها می شود که در نهایت به افزایش طول عمر تاسیسات و کاهش نیاز به تعمیرات پرهزینه منجر خواهد شد.

🔇 کاهش صدا و لرزش در سیستم های تاسیساتی

لوله های حاوی سیالات در حال حرکت، به خصوص در سیستم های پرفشار یا دارای پمپ، می توانند منبع تولید صدا و لرزش باشند. این صداها و لرزش ها نه تنها آزاردهنده هستند، بلکه می توانند به مرور زمان به خود لوله ها و سازه های اطراف آسیب برسانند. برخی از انواع عایق لوله، علاوه بر خواص حرارتی، دارای ویژگی های آکوستیک نیز هستند که به جذب صدا و میرایی لرزش ها کمک می کنند. این امر به بهبود آسایش ساکنین و همچنین محافظت از ساختار تاسیسات کمک شایانی می کند. این ویژگی به خصوص در ساختمان های مسکونی، اداری و بیمارستان ها که نیاز به سکوت و آرامش بیشتری دارند، اهمیت دوچندان پیدا می کند.

📏 بررسی قطر لوله و ضخامت جداره عایق

قطر لوله یکی از ابتدایی ترین و حیاتی ترین عوامل در انتخاب عایق است. عایق ها در اندازه های استاندارد و متناسب با قطرهای مختلف لوله ها تولید می شوند. برای لوله های فلزی، معمولاً قطر خارجی لوله (OD) معیار انتخاب عایق است، زیرا قطر داخلی با قطر خارجی تفاوت دارد. ضخامت جداره عایق نیز عامل مهم دیگری است. به عنوان یک قاعده کلی، هر چه ضخامت عایق بیشتر باشد، مقاومت حرارتی آن نیز بیشتر بوده و از اتلاف انرژی یا یخ زدگی به شکل مؤثرتری جلوگیری می کند. حداقل ضخامت پیشنهادی برای عایق های بیرونی معمولاً ۱۹ میلی متر است، اما این مقدار بسته به شرایط آب و هوایی و دمای سیال می تواند متغیر باشد.

🌡️ دمای عملیاتی محیط و سیال داخل لوله

دمای سیالی که درون لوله جریان دارد (گرم یا سرد) و همچنین دمای محیط اطراف لوله، نقش تعیین کننده ای در انتخاب نوع عایق دارد. برخی عایق ها برای دماهای بسیار بالا (مانند خطوط بخار) و برخی دیگر برای دماهای بسیار پایین (مانند خطوط برودتی) طراحی شده اند. به عنوان مثال، عایق های فومی پلی اتیلن برای دماهای متوسط مناسب هستند، در حالی که عایق پشم سنگ می تواند دماهای بسیار بالاتر را تحمل کند. عدم توجه به این فاکتور می تواند منجر به تخریب زودهنگام عایق و کاهش کارایی آن شود.

☀️ شرایط محیطی (فضای باز در برابر فضای بسته)

محل نصب لوله (در فضای باز یا بسته) نیز در انتخاب عایق تاثیرگذار است. عایق های نصب شده در فضای باز باید در برابر اشعه فرابنفش خورشید، رطوبت، باران و تغییرات شدید دما مقاوم باشند. برخی عایق ها به طور طبیعی این مقاومت را ندارند و نیاز به پوشش های محافظ (مانند روکش آلومینیومی یا پلی ایزوبوتیلن) دارند. به عنوان مثال، عایق های الاستومری ساده برای فضای داخلی مناسب ترند، اما نوع روکش دار آن ها برای فضای بیرونی کاربرد دارد. این مسئله به خصوص برای عایق کاری لوله هایی که در معرض مستقیم نور خورشید قرار دارند اهمیت دارد.

💧 الاستومری مقاوم در برابر رطوبت.

🔥 پشم سنگ عایق حرارتی عالی.

💰 پلی اتیلن اقتصادی و کاربردی.

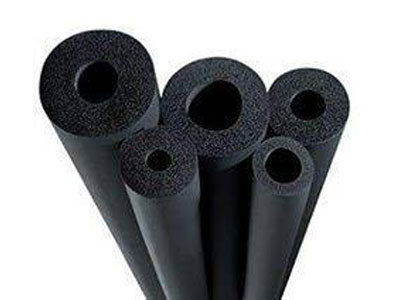

💧 عایق الاستومری (بهترین گزینه برای تهویه مطبوع)

عایق الاستومری یکی از محبوب ترین و کارآمدترین انواع عایق لوله در بازار است. این عایق از جنس نیتریل رابر (NBR) یا EPDM ساخته شده و دارای ساختار سلول بسته است که آن را در برابر نفوذ رطوبت و بخار آب بسیار مقاوم می کند. این ویژگی به خصوص در سیستم های سرمایشی و تهویه مطبوع که خطر تقطیر و شبنم زدگی وجود دارد، از اهمیت بالایی برخوردار است. عایق الاستومری انعطاف پذیری بالایی دارد، نصب آن آسان است و در برابر آتش، مواد شیمیایی، قارچ و کپک مقاوم است. این عایق در دو نوع ساده (برای فضای داخلی) و روکش دار (مانند روکش آلومینیومی برای فضای خارجی و محافظت در برابر UV) عرضه می شود و می تواند دمای بین -۵۰ تا +۱۵۰ درجه سانتی گراد را تحمل کند.

🔥 عایق پشم سنگ و پشم معدنی (مقاومت بالا در برابر حرارت)

پشم سنگ و پشم معدنی (Rock Wool/Mineral Wool) از الیاف معدنی طبیعی ساخته می شوند و به دلیل مقاومت حرارتی بسیار بالا، گزینه ای ایده آل برای عایق کاری لوله هایی هستند که سیالات با دمای بالا را منتقل می کنند، مانند خطوط بخار یا سیستم های گرمایشی صنعتی. این عایق ها همچنین غیرقابل اشتعال هستند و در برابر آتش سوزی مقاومت خوبی از خود نشان می دهند. پشم سنگ به صورت لوله ای (پیش ساخته) یا پتویی (برای لوله های با قطر بالا) عرضه می شود. برای استفاده در فضای باز، نیاز به روکش محافظ مانند ورق آلومینیوم یا پلی ایزوبوتیلن (PBI) دارند تا در برابر رطوبت و عوامل جوی مقاوم شوند. حداکثر دمای کارکرد این عایق ها می تواند تا ۷۰۰ درجه سانتی گراد و حتی بیشتر نیز برسد.

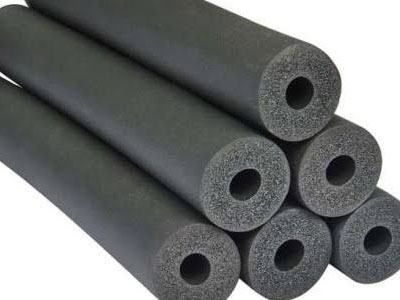

💵 عایق پلی اتیلن (مقرون به صرفه برای مصارف خانگی)

عایق های پلی اتیلن از فوم پلاستیکی انعطاف پذیر ساخته شده اند و به دلیل قیمت مناسب و نصب آسان، گزینه ای محبوب برای عایق کاری لوله های آب سرد و گرم در ساختمان های مسکونی و تجاری کوچک هستند. این عایق ها به خوبی از یخ زدگی لوله ها در فصول سرد جلوگیری می کنند و در کاهش هدررفت حرارت لوله های آب گرم نیز موثرند. با این حال، مقاومت حرارتی آن ها نسبت به الاستومری یا پشم سنگ کمتر است و برای دماهای بسیار بالا یا کاربردهای صنعتی سنگین مناسب نیستند. همچنین برای استفاده در فضای باز، نیاز به محافظت در برابر اشعه UV دارند.

🔬 عایق سلولار گلاس و فنولیک (کاربردهای صنعتی خاص)

عایق سلولار گلاس (Cellular Glass):این عایق از شیشه فرآوری شده با ساختار سلول بسته و کاملاً نفوذناپذیر ساخته می شود. ویژگی های منحصر به فردی مانند مقاومت بالا در برابر مواد شیمیایی، غیرقابل اشتعال بودن، مقاومت فشاری بالا و پایداری در دماهای عملیاتی وسیع (بین -۲۳۲ تا +۴۲۶ درجه سانتی گراد) آن را برای کاربردهای خاص در صنایع پتروشیمی، شیمیایی و برودتی بسیار مناسب می سازد.

عایق فنولیک (Phenolic Foam):این عایق با داشتن بالاترین بازده انرژی در میان عایق های فومی، در ضخامت های کم نیز عملکرد حرارتی عالی ارائه می دهد. عایق فنولیک در برابر آتش مقاوم است و دود کمی تولید می کند. کاربرد آن در سیستم های گرمایشی، تهویه مطبوع، صنایع پتروشیمی و دریایی گسترده است. این عایق معمولاً با روکش فویل آلومینیومی عرضه می شود و محدوده دمایی بین -۵۰ تا +۱۲۰ درجه سانتی گراد را پوشش می دهد.

✅ مزایای الاستومری مقاومت عالی در برابر رطوبت، انعطاف پذیری بالا، نصب آسان، مناسب برای سیستم های تهویه.

⚠️ محدودیت های پشم شیشه حساسیت به رطوبت، نیاز به روکش محافظ، خطر برای سلامت در صورت عدم رعایت ایمنی.

ویژگی	الاستومری	پشم سنگ	پلی اتیلن
مقاومت حرارتی	متوسط تا بالا	بسیار بالا	پایین تا متوسط
مقاومت در برابر رطوبت	✅ عالی	⚠️ نیاز به روکش	✅ خوب
انعطاف پذیری	✅ بالا	کم	✅ بالا
هزینه	متوسط تا بالا	متوسط	پایین
کاربرد اصلی	سرمایش/گرمایش، تهویه	صنعتی، دما بالا	مسکونی، آب سرد/گرم

1 آماده سازی

2 انتخاب ابزار

3 نصب و چسباندن

4 درزگیری و روکش

🧹 آماده سازی سطح لوله

قبل از شروع عایق کاری، باید سطح لوله کاملاً تمیز و خشک باشد. هرگونه چربی، گرد و غبار، زنگ زدگی یا رنگ پوسته شده باید با دقت از بین برود. در صورت وجود زنگ زدگی، سطح باید با سنباده یا برس سیمی تمیز شده و سپس ضد زنگ مناسب اعمال شود. خشک بودن سطح برای چسبندگی صحیح عایق و جلوگیری از تشکیل رطوبت زیر آن ضروری است. این مرحله پایه و اساس یک عایق کاری موفق و با دوام است.

🔗 انتخاب چسب و اتصالات مناسب

انتخاب چسب مناسب برای عایق لوله، به نوع عایق و شرایط محیطی بستگی دارد. برای عایق های الاستومری، چسب های مخصوص بر پایه نیتریل رابر استفاده می شود. این چسب ها باید دارای مقاومت حرارتی و رطوبتی مشابه عایق باشند. همچنین، برای اتصالات و گوشه ها، از نوار چسب های مخصوص عایق استفاده می شود تا هیچ درزی برای نفوذ هوا یا رطوبت باقی نماند. استفاده از اتصالات و بست های مناسب نیز برای نگهداری صحیح عایق در جای خود، به خصوص در لوله های عمودی یا در معرض لرزش، اهمیت دارد.

✅ نصب نهایی و درزگیری

پس از آماده سازی و انتخاب مواد، عایق باید با دقت روی لوله نصب شود. در عایق های لوله ای پیش ساخته، باید برش های دقیق در محل اتصالات، زانوها و سه راه ها ایجاد شود. هر قسمت از عایق باید به طور کامل لوله را پوشش دهد و هیچ شکافی باقی نماند. درزهای طولی عایق باید با چسب مخصوص یا نوار چسب عایق، کاملاً درزگیری شوند. این مرحله برای جلوگیری از نشت حرارت و ورود رطوبت بسیار حیاتی است. در صورت نیاز به روکش محافظ (مثلاً برای عایق های فضای باز)، این روکش نیز باید به طور کامل و بدون درز روی عایق اصلی نصب شود.

نکات ایمنی در حین نصب:هنگام کار با عایق هایی مانند پشم شیشه یا پشم سنگ، که ممکن است الیاف ریزی را در هوا منتشر کنند، استفاده از تجهیزات حفاظت فردی (PPE) شامل ماسک، دستکش و عینک ایمنی ضروری است. این کار از تحریک پوست، چشم و دستگاه تنفسی جلوگیری می کند. همچنین، در هنگام استفاده از چسب ها و مواد شیمیایی، تهویه مناسب محیط کار و پرهیز از استنشاق مستقیم بخارات آن ها حائز اهمیت است.

نگهداری و بازرسی دوره ای: برای اطمینان از عملکرد مداوم عایق ها، بازرسی های دوره ای توصیه می شود. به دنبال هرگونه آسیب فیزیکی، ترک خوردگی، پارگی یا نفوذ رطوبت باشید. عایق های آسیب دیده باید در اسرع وقت تعمیر یا تعویض شوند تا کارایی سیستم حفظ شود و از هدررفت انرژی جلوگیری گردد. در محیط های بیرونی، روکش های محافظ را بررسی کنید و در صورت لزوم ترمیم کنید تا عایق در برابر عوامل جوی محافظت شود.
