دسته‌بندی شیرآلات صنعتی بر اساس کانال جریان

شیرآلات صنعتی این روز‌ها به یکی از پرکاربرد ترین ابزارآلات صنعت تبدیل شده اند. کمتر صنعتی را می‌توان یافت که بقای آن وابسته به شیرآلات صنعتی نباشد! زندگی روزه ما هم بدون وجود این شیرآلات، نمی‌توانست امکان پذیر باشد. حال سوال این است که این شیرآلات چه نقش شگفت انگیزی را ایفا می‌کنند که اینقدر حائز اهمیت است؟ به چند دسته تقسیم می‌شوند و چه تفاوت‌هایی با یکدیگر دارند؟ در چه صنعت‌هایی از کدام نوع ولو استفاده می‌شود؟ مزایا و معایب هر کدام چیست؟ برای دانستن جواب این سوالات ضروری، در ادامه مقاله ما را همراهی کنید!



ولو یک دستگاه مکانیکی است که فشار و همچنین جریان آب را درون سیستم، کنترل می‌کند. در صنعت، انواع شیرآلات بر اساس عوامل گوناگونی مثل سایز، نحوه اتصال، اجزای اپراتوری و عملکرد به انواع مختلفی تقسیم می‌شوند.

ولو چیست و چه اجزایی دارد؟

ولو یک دستگاه مکانیکی است که فشار و همچنین جریان آب را درون سیستم، کنترل می‌کند. ولو‌ها، فرآیند جریان و فشار آب را از طریق انجام دادن یکی از عملیات‌های زیر، کنترل می‌کند:

  1. آزاد سازی و متوقف کردن جریان مایعات
  2. تغییر میزان جریان مایعات
  3. کنترل جهت جریان سیال
  4. تنظیم جریان و فشار سیالات
  5. آزاد سازی جریان آب یا متوقف کردن آن از طریق کنترل فشار

مدل‌های بسیار مختلفی از ولو‌ها و شیرآلات صنعتی وجود دارند که هر کدام از آن‌ها یک یا چند عملکرد مشخص شده در بالا را اجرا می‌کنند. با در دست داشتن چند مدل ولو، می‌توانید با خیال راحت طیف گسترد‌ه‌ای از کاربرد‌های صنعتی را به اجرا درآورید.
از نظر ممکن است گران قیمت باشند. به همین خاطر، بسیار حائز اهمیت است که ولو مناسبی را برای کاربرد مد نظرتان انتخاب کنید. شیرآلاتی که انتخاب می‌کنید، باید هم از نظر کاربرد برای فرآیند مد نظر شما مناسب باشند و هم از جنس مناسب ساخته شده باشند.
درست است که انواع شیرآلات صنعتی با یکدیگر تفاوت‌های بسیاری دارند، اما اجزای اصلی تشکیل‌دهنده همه آن‌ها عبارت است از:

  • بدنه
  • کلاهک یا همان درپوش صنعتی
  • عملگر
  • پکینگ یا همان طناب‌های آب‌بند

بدنه: بدنه شیر، نقشی اساسی در ولو به عهده دارد. چرا که بدنه شیر در واقع چارچوبی را تشکیل می‌دهد که تمام اجزا را در کنار یکدیگر و متصل به هم نگه می‌دارد. انتهای بدنه ولو برای اتصال شیر به لوله‌کشی یا تجهیزات دیگ طراحی شده است. بدنه شیرآلات به انواع مختلفی طراحی و ساخته می‌شود تا مناسب کاربرد‌های متنوع باشد. بدون واسطه و بطور مستقیم و قیمت مناسب شیرآلات صنعتی مورد نیاز خود را از فروشگاه بازرگانی خانی تهیه نمایید.

درپوش صنعتی: بونت یا همان درپوش صنعتی دومین عنصر مهم در ساخت ولو است. بونت‌ها هم مثل بدنه شیر، در انواع بسیار گوناگونی طراحی و ساخته می‌شوند و مدل‌های متفاوتی از آن موجود است. بونت به عنوان پوششی بر روی بدنه ولو عمل می‌کند. در فرآیند ساخت ولو، اجزای داخلی آن مثل ساقه، دیسک و… درون بدنه قرار می‌گیرند و سپس بونت بر روی آنها متصل می‌شود. به این صورت که باعث نگهداری تمام اجزا درون بدنه شود.
اگرچه بونت‌ها برای اکثر انواع شیر ضروری هستند، اما باعث نگرانی‌هایی نیز خواهند شد؛ برای مثال ممکن است باعث شوند که فرآیند ساخت ولو پیچیده‌تر شود، سایز ولو بزرگ‌تر شود و یا در آینده سبب چکه کردن شیر شود

عملگر: عملگر ولو در واقع مکانیزمی برای باز و بسته شدن شیرآلات صنعتی است. عملگر‌ها نقشی اساسی در عملکرد شیر و کنترل آن ایفا می‌کنند و انواع مختلفی دارند که عبارت است از: عملگر کنترل الکتریکی، عملگر کنترل الکتریک_هیدرولیک، عملگر کنترل هیدرولیک و عملگر کنترل پنوماتیک

یوک شیر (Yoke): یوک در واقع قطعه‌ای مقاوم و با استحکام است که نقش رابط بین در پوش و بدنه شیر با عملگر را دارد.

تقسیم‌بندی شیرآلات فلزی

در صنعت، انواع شیرآلات بر اساس عوامل گوناگونی مثل سایز، نحوه اتصال، اجزای اپراتوری و عملکرد به انواع مختلفی تقسیم می‌شوند. در ادامه به این تقسیم‌بندی‌ها توجه می‌کنیم:

تقسیم‌بندی شیرآلات از لحاظ اپراتوری

  • شیرآلات دستی: شیرآلاتی با گشتاور زیر ۵۰۰NM را می‌توان با نیروی دست باز و بسته کرد. به این نوع شیرآلات، از جمله شیر پروانه‌ای و ، شیرآلات دستی گفته می‌شود.
  • شیرآلات اتوماتیک: شیرآلات اتوماتیک ( از جمله شیر یک طرفه، شیر اطمینان، و شیرآلات‌هایی با عملگر برقی، پنوماتیک یا هیدرولیکی) برای باز و بسته شدن به نیروی دست احتیاجی ندارند. در عوض، با فرمان PLC یا به وسیله کنترل از راه دور باز و بسته می‌شوند.

تقسیم‌بندی شیرآلات بر اساس سایز

  • شیرآلات سیستم متریک: اندازه اسمی این شیرآلات را DN می‌نامند. استاندارد فشار و حرارت این شیرآلات EN 1092-1 است.
  • شیرآلات سیستم اینچی: اندازه اسمی شیرآلات در سیستم اینچی NPS می‌گویند. کلاس کاری آن‌ها اغلب (۱۵۰، ۳۰۰، ۶۰۰، ۹۰۰، ۱۵۰۰ و ۲۵۰۰) PSI است. درجه فشار و حرارت آن‌ها را می‌توان با استناندارد ASME B16.34 مشخص کرد.

تقسیم‌بندی شیرآلات از نظر نحوه حرکت مکانیکی

دسته‌بندی شیرآلات از نظر حرکت مکانیکی، بستگی به این موضوع دارد که آیا شیرآلات در مسیر افقی مسیر سیال را قطع و وصل می‌کنند، یا در مسیر عمودی:

  1. از جمله شیرآلاتی که به صورت افقی مسیر سیال را قطع و وصل می‌کنند، می‌توان شیر کروی و شیر کشویی اشاره کرد که به آن‌ها شیرآلات خطی نیز می‌گویند.
  2. از جمله شیرآلاتی که با حرکت عمودی مسیر سیال را قطع و وصل می‌کنند، می‌توان به شیر پروانه‌ای و شیر توپی و کاربرد آن اشاره کرد.

معرفی پرکاربردترین ولو‌ها در صنایع مختلف

در هر موقعیتی که صحبت از جریان سیالات یا گاز در میان باشد، ولو‌ها یا همان شیرآلات صنعتی نیز کاربرد دارند. یک از رایج‌ترین کاربرد‌های ولو‌ها که همه ما به صورت روزمره با آن سر و کار داریم، شیر‌های آبی است که در سینک ظرفشویی آشپزخانه‌ها به کار می‌روند. نوع دیگری از ولو، شیرآلاتی است که گاز را وارد اجاق‌گاز خانه شما می‌کند. انواع گوناگونی از ولو‌ها نیز کاربردهای غیر خانگی دارند که به آنها شیرآلات صنعتی گفته می‌شود.

شیر‌های صنعتی به این جهت ساخته شده‌اند که فشار بالای سیالات یا گاز را هدایت کنند. این نوع از شیرآلات علاوه بر قابلیت تحمل فشار بالا، باید ماندگاری بالایی داشته باشند و در محیط‌های سخت، سال‌ها کار کنند. کاربرد این ولو‌ها آنقدر حائز اهمیت است که تاسیسات آب و گاز بدون وجود آن‌ها، نمی‌تواند به کار خود ادامه بدهد. حال زمان آن فرا رسیده است که بپرسیم انواع مختلف شیرآلات صنعتی چیست؟ هر کدام از انواع ولو‌های صنعتی برای چه موقعیتی به کار می‌روند و چه کاربردی دارند؟

شیرهای دروازه‌ای یا همان گیت ولو، از کانالی تشکیل شده‌اند که با حرکت یک دروازه فلزی به بالا و پایین، می‌تواند باز و بسته شود. زمانی که این دروازه فلزی بالا می‌رود، کانال باز می‌شود و جریان مایعات یا گاز آزاد می‌شود. زمانی که دروازه فلزی به سمت پایین حرکت داده می‌شود، جریان گاز یا مایعات متوقف می‌شود.
دهه‌ها است که از شیر‌های دروازه‌ای استفاده‌های بسیار می‌شود. خصوصیت بسیار مهم آن‌ها سادگی است. سادگی آن‌ها باعث می‌شود که با قیمت پایینی تولید شوند و به اجزای کمتری نیاز داشته باشند. البته نقطه ضعف آنان نیز این است که نحوه طراحی‌شان، باعث می‌شود که کنترل دقیق آن‌ها مشکل باشد. استفاده از شیر‌های دروازه ای در صنعت آب بسیار رایج است.

فواید شیر دروازه‌ای

  • مقاومتی در جریان مایعات به وجود نمی‌آورد. به همین دلیل جریان مایعات روان خواهد بود.
  • در جریان‌های دوجهته قابل استفاده است.
  • دیزاین ساده‌ای دارد.
  • در لوله‌هایی که دیامتر‌های بزرگتری دارند، قابل استفاده است.

معایب شیر دروازه‌ای

  • به عنوان دریچه گاز مناسب نیست، چرا که امکان کنترل دقیق بر روی جریان را به شما نمی‌دهد.
  • اگر برای جریان گاز از آن استفاده شود، شدت جریان ممکن است به دروازه یا دیسک آسیب برساند.

کاربرد‌ها
شیر‌های دروازه ای نوعی شیر‌های باز و بسته شو هستند. این نوع شیر‌ها برای استفاده در سیستم آب و فاضل آب و یا مایعات خنثی مناسب هستند. برای گاز‌هایی که بین ۲۰۰C تا ۷۰۰C باشند نیز و فشار آن‌ها نیز حداکثر ۱۶ بار باشد، نیز می‌توان از شیر‌های دروازه‌ای استفاده کرد.

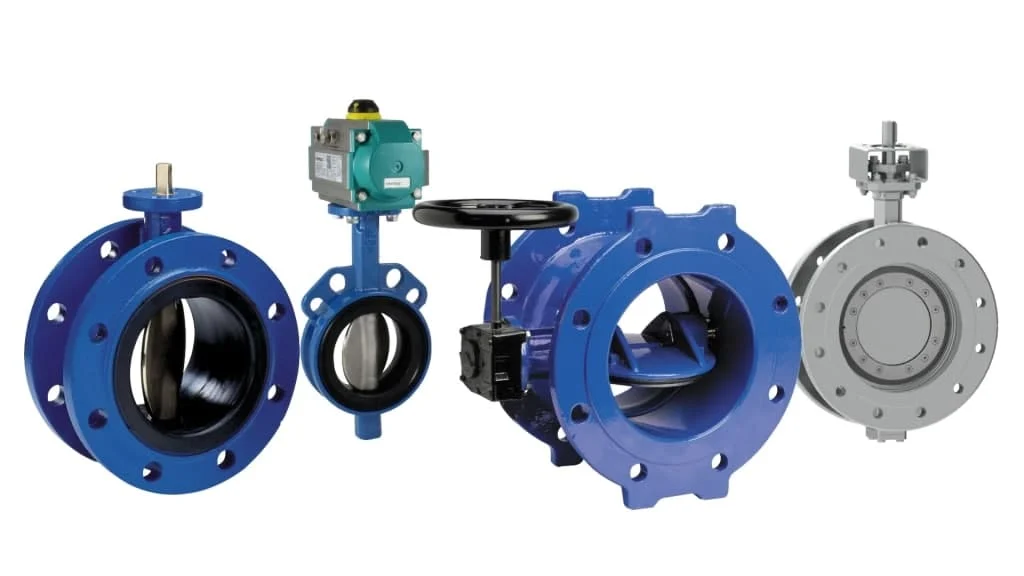

شیر‌های پروانه‌ای از یک کانال و یک دیسک تشکیل شده است که به محور مرکزی کانال متصل است. چرخش این دیسک حول محور کانال باعث باز یا بسته شدن کانال می‌شود. شیر‌های پروانه‌ای نیز امکان کنترل بسیار دقیقی بر روی جریان به شما نمی‌دهند. اما نقطه قوت آن‌ها در این است که حجم بسیار زیادی از مواد می‌تواند از طریق این شیر‌ها جریان پیدا کند. استفاده از عملگر‌های از راه دور برای این شیر‌ها، به نسبت شیر‌های دروازه ای، راحت‌تر است. در عین حال، باید بدانید که کاربرد این شیر‌ها معمولا محدود به حجم بالای مواد است و برای حجم پایین نمی‌توان از آن‌ها استفاده کرد.

نتیجه‌گیری

در این مقاله شیرآلات صنعتی را معرفی کردیم، به تقسیم‌بندی انواع ولو‌ها بر اساس اپراتوری، سایز، حرکت مکانیکی و… پرداختیم، و رایج‌ترین شیرآلاتی که در صنعت به کار می‌رود را به طور کامل و جامع معرفی کردیم. همچنین، کاربرد انواع شیر را بیان کرده و و مزایا و معایب هر یک را بررسی کردیم.
آیا شما تا به حال از این شیرآلات استفاده کرده‌اید؟چه تجربه‌هایی از استفاده از این شیرآلات دارید؟ لطفا نظرات، سوالات، و همچنین پیشنهادات خود برای بهبود مقاله را از طریق بخش نظرات با ما میان بگذارید.
