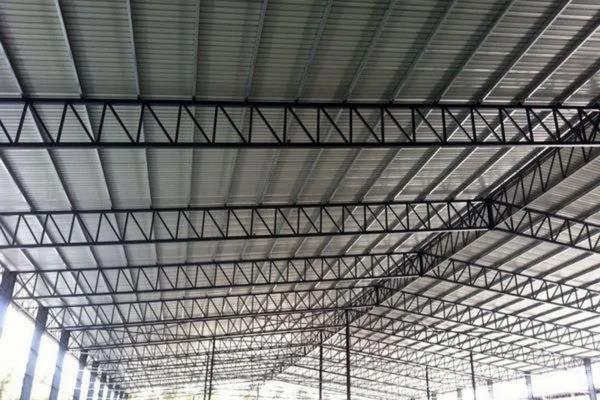

سایز قوطی سقف شیروانی

قوطی های سقف شیروانی اجزای حیاتی در ساختار هر سقف شیروانی هستند که وظیفه تحمل بار سقف و انتقال آن به ستون ها یا دیوارهای باربر را بر عهده دارند. سایزینگ قوطی سقف شیروانی فرآیندی مهندسی و دقیق است که تعیین ابعاد و مشخصات فنی این اجزا را بر اساس محاسبات بارگذاری خواص مصالح و استانداردهای ساختمانی شامل می شود. انتخاب سایز مناسب قوطی تضمین کننده پایداری ایمنی و طول عمر سازه سقف در برابر بارهای مختلف از جمله بار مرده بار زنده بار باد و بار برف است. نادیده گرفتن اصول سایزینگ صحیح می تواند منجر به خسارات جبران ناپذیری نظیر فروریزش سقف تغییر شکل های غیرمجاز و کاهش ایمنی ساختمان گردد. در ادامه این مقاله به بررسی جامع و تخصصی ابعاد مختلف سایزینگ قوطی سقف شیروانی می پردازیم.

سایز قوطی سقف شیروانی

به گفته اقتصاد دان : انتخاب سایز قوطی سقف شیروانی یکی از عوامل کلیدی در استحکام دوام و هزینه‌های ساخت این نوع سقف‌ها است. بسته به نوع پروژه میزان بار وارده شرایط جوی و طراحی سازه از قوطی‌هایی با ابعاد مختلف استفاده می‌شود. قوطی‌های کوچک‌ برای سازه‌های سبک و سقف‌های کوچک مناسب هستند درحالی ‌که قوطی‌های بزرگ‌ تر در پروژه‌های صنعتی و سقف‌های با دهانه ‌های وسیع کاربرد دارند. بررسی و انتخاب صحیح سایز قوطی باعث افزایش مقاومت سقف در برابر فشار باد بار برف و وزن پوشش سقف خواهد شد.

سایز قوطی سقف شیروانی عبارت است از :

• قوطی ۲×۲ (۲۰×۲۰ میلی‌متر)
• قوطی ۴۰×۴۰ میلی‌متر
• قوطی ۴۰×۶۰ میلی‌متر
• قوطی ۶۰×۶۰ میلی‌متر
• قوطی ۸۰×۸۰ میلی‌متر

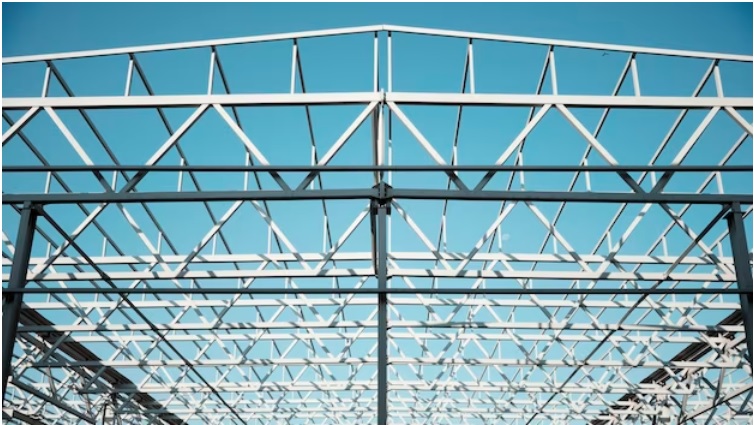

 قوطی سقف شیروانی

قوطی سقف شیروانی که به آن تیرچه سقف شیروانی یا پروفیل سقف شیروانی نیز گفته می شود یک عضو سازه ای افقی است که در امتداد شیب سقف شیروانی قرار می گیرد و وظیفه اصلی آن تحمل وزن پوشش سقف (مانند ورق های فلزی سفال شینگل و غیره) و انتقال این بار به تیرهای اصلی یا خرپاها است. این اجزا نقش کلیدی در ایجاد یکپارچگی و استحکام ساختار سقف ایفا می کنند و از تغییر شکل و فروریزش آن تحت بارهای مختلف جلوگیری می نمایند.

عملکرد فنی قوطی سقف شیروانی بر پایه اصول مکانیک جامدات و مقاومت مصالح استوار است. هنگامی که بار سقف بر قوطی وارد می شود در قوطی تنش های خمشی و برشی ایجاد می گردد. قوطی باید به گونه ای طراحی و سایزبندی شود که بتواند این تنش ها را بدون رسیدن به حد گسیختگی تحمل کند و از تغییر شکل های بیش از حد مجاز (خیز) جلوگیری نماید. به عبارت دیگر قوطی سقف شیروانی به عنوان یک تیر خمشی عمل می کند که تحت تاثیر بارهای عمودی قرار گرفته و باید در برابر خمش و برش مقاوم باشد. علاوه بر تحمل بارهای قائم قوطی ها در برخی موارد بارهای جانبی ناشی از باد را نیز تحمل می کنند به خصوص در سقف های با شیب کم و مناطق بادخیز.

اجزای سقف شیروانی

قوطی های سقف شیروانی معمولاً از جنس فولاد یا چوب ساخته می شوند اگرچه استفاده از پروفیل های کامپوزیتی نیز در حال افزایش است. اجزای اصلی یک سیستم قوطی سقف شیروانی شامل موارد زیر است :

• قوطی های اصلی (Purlins) : این اجزا اعضای افقی اصلی هستند که بار پوشش سقف را مستقیماً تحمل می کنند و به تیرهای اصلی خرپاها یا دیوارهای باربر متصل می شوند. قوطی های اصلی معمولاً دارای مقطع I شکل C شکل یا Z شکل هستند که هر کدام مزایا و معایب خاص خود را دارند. مقاطع I شکل برای دهانه های بزرگ و بارهای سنگین مناسب تر هستند در حالی که مقاطع C و Z شکل برای دهانه های متوسط و بارهای سبک تر اقتصادی تر می باشند.
• مهاربندها (Bracing) : مهاربندها اعضای فرعی هستند که برای افزایش پایداری جانبی قوطی ها و جلوگیری از کمانش آنها در صفحه ضعیف تر مقطع به کار می روند. مهاربندها می توانند به صورت مهاربندهای قطری مهاربندهای افقی یا مهاربندهای ضد پیچش باشند و معمولاً از جنس میلگرد یا پروفیل های سبک فولادی ساخته می شوند.
• اتصالات (Connections) : اتصالات نقش حیاتی در انتقال بار از قوطی ها به تیرهای اصلی یا خرپاها دارند. انواع مختلفی از اتصالات برای قوطی های سقف شیروانی وجود دارد از جمله اتصالات پیچی اتصالات جوشی و اتصالات پرچی. انتخاب نوع اتصال مناسب بستگی به نوع قوطی بار وارده و ملاحظات اجرایی دارد.
• پوشش ضد زنگ (Corrosion Protection) : قوطی های فولادی در معرض خوردگی قرار دارند به ویژه در محیط های مرطوب و صنعتی. برای افزایش طول عمر قوطی ها استفاده از پوشش های ضد زنگ مانند گالوانیزه گرم رنگ اپوکسی یا رنگ پلی یورتان ضروری است. انتخاب نوع پوشش بستگی به شرایط محیطی و میزان خورندگی محیط دارد.

 کاربرد قوطی در سقف شیروانی

1. دریافت بار : بار ناشی از وزن پوشش سقف برف باد و بارهای زنده بر روی پوشش سقف وارد می شود.
2. انتقال بار به قوطی ها : پوشش سقف بار را به قوطی های سقف شیروانی منتقل می کند.
3. تحمل بار توسط قوطی ها : قوطی ها بار وارده را از طریق مکانیزم خمش و برش تحمل می کنند.
4. انتقال بار به اعضای باربر اصلی : قوطی ها بار را به تیرهای اصلی خرپاها یا دیوارهای باربر منتقل می کنند.
5. پایداری و ایمنی سازه : سیستم قوطی سقف شیروانی به همراه سایر اجزای سازه پایداری و ایمنی کلی سقف را در برابر بارهای مختلف تضمین می کند.

کاربردهای صنعتی قوطی

قوطی های سقف شیروانی به دلیل مزایایی نظیر نسبت مقاومت به وزن بالا سرعت نصب و قابلیت دهانه زنی متوسط تا بزرگ کاربردهای گسترده ای در صنایع مختلف دارند. برخی از کاربردهای صنعتی رایج قوطی های سقف شیروانی عبارتند از :

• ساختمان های صنعتی و کارخانجات : در سقف کارخانجات انبارها سوله های صنعتی و ساختمان های تولیدی قوطی های سقف شیروانی به طور گسترده ای برای پوشش دهانه های بزرگ و ایجاد فضاهای بدون ستون میانی به کار می روند. در این کاربردها معمولاً از قوطی های فولادی با مقاطع I شکل یا خرپاهای سبک فولادی استفاده می شود. به عنوان مثال در صنایع خودروسازی و صنایع فولاد سوله های تولید و انبار معمولاً با سقف های شیروانی با قوطی های فولادی ساخته می شوند.
• سالن های ورزشی و مراکز تفریحی : سالن های ورزشی سرپوشیده استادیوم ها و مراکز تفریحی که نیاز به فضاهای وسیع و بدون مانع دارند از قوطی های سقف شیروانی بهره می برند. در این موارد ملاحظات معماری و زیبایی شناسی نیز اهمیت دارد و ممکن است از قوطی های با پوشش های رنگی و یا سیستم های سقف کاذب ترکیبی با قوطی ها استفاده شود. به عنوان مثال بسیاری از استادیوم های فوتبال و سالن های چندمنظوره ورزشی دارای سقف های شیروانی با قوطی های فولادی هستند.
• ساختمان های تجاری و اداری : در ساختمان های تجاری بزرگ مانند مراکز خرید نمایشگاه ها و ساختمان های اداری با دهانه های متوسط قوطی های سقف شیروانی می توانند گزینه ای اقتصادی و کارآمد باشند. در این کاربردها معمولاً از قوطی های با مقاطع C شکل یا Z شکل استفاده می شود. به عنوان مثال برخی از مراکز خرید بزرگ و پاساژهای تجاری از سیستم سقف شیروانی با قوطی های فولادی بهره می برند.
• ساختمان های کشاورزی و دامپروری : در ساختمان های کشاورزی مانند انبار غلات سالن های نگهداری دام و طیور و گلخانه ها قوطی های سقف شیروانی به دلیل سهولت اجرا و مقاومت در برابر شرایط محیطی نامساعد کاربرد دارند. در این موارد استفاده از قوطی های گالوانیزه گرم برای افزایش مقاومت در برابر خوردگی ناشی از رطوبت و مواد شیمیایی رایج است. به عنوان مثال بسیاری از سالن های مرغداری و گاوداری های صنعتی دارای سقف های شیروانی با قوطی های فولادی گالوانیزه هستند.
• ساختمان های مسکونی با دهانه های بزرگ : در خانه های ویلایی و ساختمان های مسکونی با طراحی خاص که نیاز به دهانه های بزرگ و فضاهای باز دارند استفاده از قوطی های سقف شیروانی می تواند امکان پذیر باشد. در این کاربردها ملاحظات معماری و زیبایی شناسی از اهمیت ویژه ای برخوردار است و ممکن است از قوطی های چوبی یا پروفیل های کامپوزیتی با روکش های تزئینی استفاده شود.

معایب قوطی در سقف شیروانی

سایزینگ و اجرای قوطی های سقف شیروانی با چالش ها و محدودیت های فنی خاصی همراه است که باید در طراحی و اجرا مورد توجه قرار گیرند :

• محاسبات دقیق بارگذاری : تعیین دقیق بارهای وارده بر سقف شیروانی از جمله بار مرده بار زنده بار برف بار باد و بارهای زلزله (در مناطق زلزله خیز) از اهمیت بالایی برخوردار است. اشتباه در محاسبات بارگذاری می تواند منجر به سایزینگ نادرست قوطی ها و در نتیجه ناپایداری و فروریزش سقف گردد. به ویژه در مناطق با شرایط آب و هوایی متغیر و بارهای برف سنگین محاسبات دقیق بارگذاری برف و باد ضروری است.
• طراحی اتصالات : اتصالات قوطی ها به تیرهای اصلی یا خرپاها نقاط بحرانی در سیستم سازه ای هستند. طراحی اتصالات باید به گونه ای باشد که بتواند بارهای انتقالی را به طور ایمن و موثر تحمل کند و از گسیختگی اتصال جلوگیری نماید. پیچیدگی طراحی اتصالات به ویژه در اتصالات جوشی و اتصالات با مقاطع خاص می تواند چالش برانگیز باشد.
• پایداری جانبی و کمانش : قوطی های سقف شیروانی به خصوص قوطی های با مقاطع C شکل و Z شکل مستعد کمانش در صفحه ضعیف تر مقطع هستند. مهاربندی مناسب قوطی ها و طراحی دقیق مهاربندها برای اطمینان از پایداری جانبی و جلوگیری از کمانش ضروری است. عدم توجه به پایداری جانبی می تواند منجر به کاهش ظرفیت باربری قوطی ها و ناپایداری کل سازه گردد.
• خوردگی و دوام : قوطی های فولادی در معرض خوردگی قرار دارند به ویژه در محیط های مرطوب صنعتی و ساحلی. انتخاب پوشش ضد زنگ مناسب و اجرای صحیح آن برای تضمین دوام و طول عمر قوطی ها در شرایط محیطی مختلف حیاتی است. عدم توجه به حفاظت در برابر خوردگی می تواند منجر به تضعیف مقاطع فولادی کاهش ظرفیت باربری و نیاز به تعمیرات پرهزینه در آینده گردد.
• محدودیت های اجرایی : نصب قوطی های سقف شیروانی به خصوص در ارتفاعات زیاد و شرایط جوی نامساعد می تواند با چالش های اجرایی روبرو باشد. برنامه ریزی دقیق استفاده از تجهیزات مناسب و رعایت اصول ایمنی برای اجرای موفقیت آمیز و ایمن قوطی های سقف شیروانی ضروری است. محدودیت های دسترسی به محل پروژه و محدودیت های زمانی نیز می توانند چالش های اجرایی را افزایش دهند.
• ملاحظات حرارتی و انرژی : قوطی های فولادی رسانایی حرارتی بالایی دارند و می توانند منجر به انتقال حرارت از طریق سقف و افزایش مصرف انرژی ساختمان شوند. استفاده از عایق های حرارتی مناسب در سیستم سقف و طراحی سیستم های تهویه مطبوع کارآمد برای کاهش اتلاف انرژی و بهبود راندمان انرژی ساختمان ضروری است. به ویژه در مناطق با اقلیم گرم و سرد ملاحظات حرارتی از اهمیت ویژه ای برخوردار است.

نکات برای بهینه سازی سقف شیروانی

برای بهینه سازی سایزینگ و بهبود عملکرد قوطی های سقف شیروانی نکات کلیدی زیر را می توان در نظر گرفت :

• انتخاب مقطع بهینه : انتخاب مقطع مناسب برای قوطی ها تاثیر قابل توجهی بر وزن سازه هزینه مصالح و عملکرد سازه ای دارد. استفاده از مقاطع بهینه مانند مقاطع I شکل برای دهانه های بزرگ و بارهای سنگین و مقاطع C شکل و Z شکل برای دهانه های متوسط و بارهای سبک تر می تواند منجر به صرفه جویی در مصالح و کاهش هزینه ها گردد. همچنین استفاده از مقاطع با ارتفاع متغیر (Tapered Sections) در دهانه های بزرگ می تواند به بهینه سازی وزن سازه کمک کند.
• استفاده از فولادهای با مقاومت بالا : استفاده از فولادهای با مقاومت بالا (HSLA) امکان کاهش ابعاد مقاطع قوطی ها و در نتیجه کاهش وزن سازه و هزینه ها را فراهم می آورد. با این حال باید توجه داشت که استفاده از فولادهای با مقاومت بالا ممکن است ملاحظات خاصی در طراحی اتصالات و مسائل مربوط به کمانش را به همراه داشته باشد.
• بهینه سازی فاصله قوطی ها : فاصله مناسب بین قوطی ها بستگی به نوع پوشش سقف بارگذاری و مشخصات قوطی ها دارد. بهینه سازی فاصله قوطی ها می تواند منجر به کاهش تعداد قوطی های مورد نیاز و صرفه جویی در هزینه ها گردد. فاصله زیاد قوطی ها ممکن است منجر به افزایش خیز پوشش سقف و نیاز به پوشش سقف با مقاومت خمشی بالاتر شود.
• طراحی دقیق مهاربندها : مهاربندی مناسب قوطی ها نقش حیاتی در افزایش پایداری جانبی و جلوگیری از کمانش آنها دارد. طراحی دقیق مهاربندها و انتخاب نوع و تعداد مناسب مهاربندها می تواند به بهبود عملکرد سازه ای و کاهش وزن سازه کمک کند. استفاده از مهاربندهای قطری مهاربندهای افقی و مهاربندهای ضد پیچش به صورت ترکیبی می تواند به پایداری بهتر قوطی ها منجر شود.
• استفاده از نرم افزارهای تحلیل سازه : استفاده از نرم افزارهای تحلیل سازه پیشرفته مانند SAP۲۰۰۰, ETABS و ANSYS امکان تحلیل دقیق تر و بهینه تر قوطی های سقف شیروانی را فراهم می آورد. این نرم افزارها امکان بررسی رفتار سازه تحت بارهای مختلف محاسبه دقیق تنش ها و تغییر شکل ها و بهینه سازی ابعاد مقاطع و مهاربندها را فراهم می سازند.
• رعایت استانداردهای طراحی و اجرا : رعایت کامل استانداردهای طراحی و اجرا از جمله استانداردهای Eurocode, AISI, AS/NZS و استانداردهای ملی ساختمان برای اطمینان از ایمنی و عملکرد مطلوب قوطی های سقف شیروانی ضروری است. کنترل کیفیت مصالح و اجرای صحیح اتصالات و پوشش های ضد زنگ نیز از اهمیت بالایی برخوردار است.
• بازرسی و نگهداری دوره ای : بازرسی و نگهداری دوره ای قوطی های سقف شیروانی به ویژه در محیط های خورنده و ساختمان های با اهمیت بالا برای شناسایی و رفع مشکلات احتمالی مانند خوردگی ترک خوردگی و شل شدن اتصالات ضروری است. انجام بازرسی های منظم و تعمیرات به موقع می تواند از بروز خسارات جدی و افزایش طول عمر سازه جلوگیری نماید.

کلام آخر

سایزینگ قوطی های سقف شیروانی فرآیندی مهندسی و چندوجهی است که نیازمند دانش فنی تجربه و رعایت استانداردهای معتبر می باشد. انتخاب سایز مناسب قوطی ها تاثیر مستقیم بر ایمنی پایداری و طول عمر سازه سقف دارد.

در این مقاله به بررسی جامع ابعاد مختلف سایزینگ قوطی های سقف شیروانی از جمله تعریف و عملکرد فنی اجزای اصلی و اصول کارکرد کاربردهای صنعتی استانداردهای بین المللی فناوری های پیشرفته چالش ها و محدودیت ها و نکات کلیدی برای بهینه سازی و بهبود عملکرد پرداختیم.

نتایج حاصل از این بررسی نشان می دهد که سایزینگ صحیح قوطی های سقف شیروانی مستلزم محاسبات دقیق بارگذاری انتخاب مقاطع بهینه طراحی مناسب اتصالات و مهاربندها رعایت استانداردهای طراحی و اجرا و توجه به ملاحظات محیطی و اجرایی است. استفاده از فناوری های پیشرفته مانند نرم افزارهای تحلیل سازه مصالح جدید و سیستم های BIM می تواند به بهبود دقت کارایی و پایداری سیستم قوطی های سقف شیروانی کمک کند.

در نهایت تأکید می شود که طراحی اجرا و نگهداری قوطی های سقف شیروانی باید توسط مهندسان و متخصصان مجرب و با رعایت کامل اصول مهندسی و استانداردهای مربوطه انجام شود تا ایمنی و عملکرد مطلوب سازه در طول عمر بهره برداری تضمین گردد.
